Электромагнитные клапаны являются одним из ключевых элементов любой системы автоматического полива. Именно они отвечают за подачу воды в различные зоны, работая совместно с контроллером. От правильного выбора клапана напрямую зависит гидравлическая стабильность системы, равномерность полива и долговечность всего оборудования.
Когда возникает вопрос выбора, чаще всего внимание обращается на две модели от бренда Hunter Industries: клапан Hunter PGV и клапан Hunter ICV. Это две самые популярные серии, которые охватывают весь диапазон применений — от компактных частных систем до масштабных коммерческих проектов с экстремальными нагрузками.
Многие специалисты и заказчики часто задают вопрос: в чём принципиальная разница между клапаном Hunter PGV и клапаном Hunter ICV? Допустимо ли использовать PGV на объектах с высоким давлением? Оправдано ли применение ICV в частном секторе?
Обе модели соответствуют высоким стандартам качества Hunter, однако они имеют разные конструктивные особенности и рассчитаны на разные условия эксплуатации. Клапан Hunter PGV позиционируется как универсальное решение для частных систем полива и объектов малого бизнеса. Клапан Hunter ICV разработан для профессионального применения на объектах с повышенными требованиями к надежности, устойчивости к высокому давлению и удобству сервисного обслуживания.
В этой статье мы подробно проанализируем технические характеристики, конструктивные особенности и сферы применения обеих моделей, чтобы предоставить вам исчерпывающую информацию для принятия обоснованного решения.
Если вы только планируете установить систему полива, рекомендуем также прочитать нашу статью
«Как выбрать электромагнитный клапан Hunter».
Клапан Hunter PGV — конструкция, характеристики, области применения
Клапан Hunter PGV (Professional Grade Valve) является одной из самых распространенных моделей электромагнитных клапанов в мире. Благодаря удачному сочетанию функциональности, надежности и экономической эффективности клапан Hunter PGV стал отраслевым стандартом для систем автоматического полива в частном секторе.
Конструктивные особенности PGV
Клапаны серии Hunter PGV построены по классической схеме мембранного электромагнитного клапана. Такая конструкция обеспечивает стабильную работу, плавное открытие потока воды и надежное перекрытие системы после завершения цикла полива.
Корпус клапана изготовлен из прочного технического пластика, устойчивого к постоянному контакту с водой и механическим нагрузкам. Конструкция рассчитана на работу в стандартных условиях систем автоматического полива с рабочим давлением до 10 бар.
Верхняя крышка клапана фиксируется четырьмя болтами, что позволяет быстро получить доступ к внутренним элементам — диафрагме и пружине — для очистки или замены во время технического обслуживания.
Управление клапаном осуществляется с помощью соленоида 24V AC или 9V DC, который получает сигнал от контроллера системы автоматического полива.
Технические характеристики
- Рабочее давление: от 1,5 до 10 бар (в зависимости от модификации).
- Пропускная способность: от 0,05 до 9,0 м³/ч для моделей 1″.
- Температура рабочей среды: до +66 °C.
- Присоединительные размеры: 1″, 1,5″, 2″ (наружная или внутренняя резьба).
- Тип соленоида: 24V AC, 50/60 Гц;
— пусковой ток 350 мА; ток удержания 190 мА (при 60 Гц);
— пусковой ток 370 мА; ток удержания 210 мА (при 50 Гц); - Регулятор протока: зависит от модификации.
Области применения
Клапан Hunter PGV оптимально подходит для следующих типов объектов:
- Частные домохозяйства: системы полива газонов, садов, цветников, огородов.
- Мелкие фермерские хозяйства: капельное орошение в теплицах, на ягодных плантациях.
- Небольшие коммерческие объекты: офисные центры класса В/С, АЗС, заведения общественного питания с прилегающими территориями.
- Реконструкция существующих систем: замена клапанов других производителей благодаря стандартным присоединительным размерам.
Наиболее востребованной моделью в этой серии является клапан Hunter PGV-101-MM-B (1″ наружная резьба), который обеспечивает оптимальную пропускную способность для большинства частных систем площадью до 30–40 соток.
Преимущества серии PGV
- Широкая универсальность: клапан корректно работает как с дождевателями (высокая скорость потока), так и с капельными линиями (низкая скорость потока). Модель с регулятором расхода позволяет более точно дозировать воду в необходимом количестве.
- Гидравлическая стабильность: плавное открытие и закрытие клапана минимизирует риск возникновения гидроударов в трубопроводе.
- Удобство обслуживания: Крепление крышки на 4 болта обеспечивает быстрый доступ к внутренним элементам для очистки или замены.
- Доступность компонентов: Ремкомплекты (диафрагмы, соленоиды, корпуса) для серии PGV широко представлены в дистрибьюторской сети.
Именно поэтому многие специализированные монтажные компании рекомендуют клапан Hunter PGV в качестве базового решения для типовых объектов со стандартными условиями эксплуатации.
Клапан Hunter ICV — профессиональный инструмент для высоких нагрузок
Клапан Hunter ICV (Industrial Commercial Valve) — это модель, разработанная для использования на объектах с повышенными требованиями к надежности, долговечности и эксплуатационным характеристикам. Конструкция клапана Hunter ICV направлена на сокращение времени простоя системы и упрощение процедур технического обслуживания.
Конструктивные особенности ICV
Главное отличие клапана Hunter ICV от PGV — это материал корпуса и модульная конструкция. Корпус ICV изготовлен из прочного стекловолоконного нейлона (армированного стекловолокном). Главной особенностью является модульная архитектура: весь рабочий механизм (съемный блок Power-Piston) объединен в единый узел. Это обеспечивает следующие преимущества:
- Возможность замены рабочего механизма без демонтажа корпуса. В случае выхода из строя достаточно открутить верхнюю часть и заменить внутренний модуль.
- Усиленный корпус из стеклонаполненного нейлона. Он обладает более высокой прочностью, чем корпус клапана PGV, что обеспечивает надежную работу при высоком давлении.
- Диафрагма из этилен-пропиленового каучука. Гарантирует повышенную работоспособность изделия независимо от качества воды.
- Механизм Filter Sentry (опционально). Эффективно очищает фильтр, если в системе используется грязная вода.
Технические характеристики
- Рабочее давление: 1,5–15 бар;
- Пропускная способность: от 0,03 до 68,0 м³/ч (в зависимости от модели);
- Температура рабочей среды: до +43 °C;
- Присоединительные размеры: 1″, 1,5″, 2″, 3″ (внутренняя резьба);
- Тип соленоида: 24V AC, 50/60 Гц;
— пусковой ток 350 мА; ток удержания 190 мА (при 60 Гц);
— пусковой ток 370 мА; ток удержания 210 мА (при 50 Гц); - Регулятор расхода: встроенный, с возможностью точной настройки;
Области применения
Серия ICV рекомендуется для следующих категорий объектов:
- Спортивные объекты: футбольные поля, поля для гольфа, стадионы, где требуется высокая пропускная способность и устойчивость к интенсивной эксплуатации.
- Муниципальные территории: большие парки, скверы, набережные, ботанические сады.
- Премиальная коммерческая недвижимость: крупные торгово-развлекательные центры, бизнес-центры класса А, гостиничные комплексы.
- Сельскохозяйственные угодья: питание магистральных линий капельного орошения на полях значительной площади.
- Промышленные объекты: территории заводов, логистических центров.
Для объектов с высокими требованиями к безотказности системы специалисты выбирают клапан Hunter ICV, поскольку он обеспечивает минимальное время восстановления работоспособности в случае нештатных ситуаций.
Преимущества серии ICV
- Модульная конструкция: Возможность быстрой замены рабочего механизма значительно сокращает время простоя системы и затраты на обслуживание.
- Устойчивость к высокому давлению: Корпус и внутренние элементы рассчитаны на работу при давлении до 15 бар, что расширяет сферу применения.
- Встроенный фильтр: Защищает прецизионные элементы клапана от засорения, что особенно актуально при использовании воды из открытых водоемов.
- Сменный соленоид: Резьбовое соединение обеспечивает надежную герметизацию и упрощает процедуру замены.
- Высокая пропускная способность: Модели больших диаметров (1,5″, 2″, 3″) способны пропускать значительные объемы воды, необходимые для орошения больших площадей.

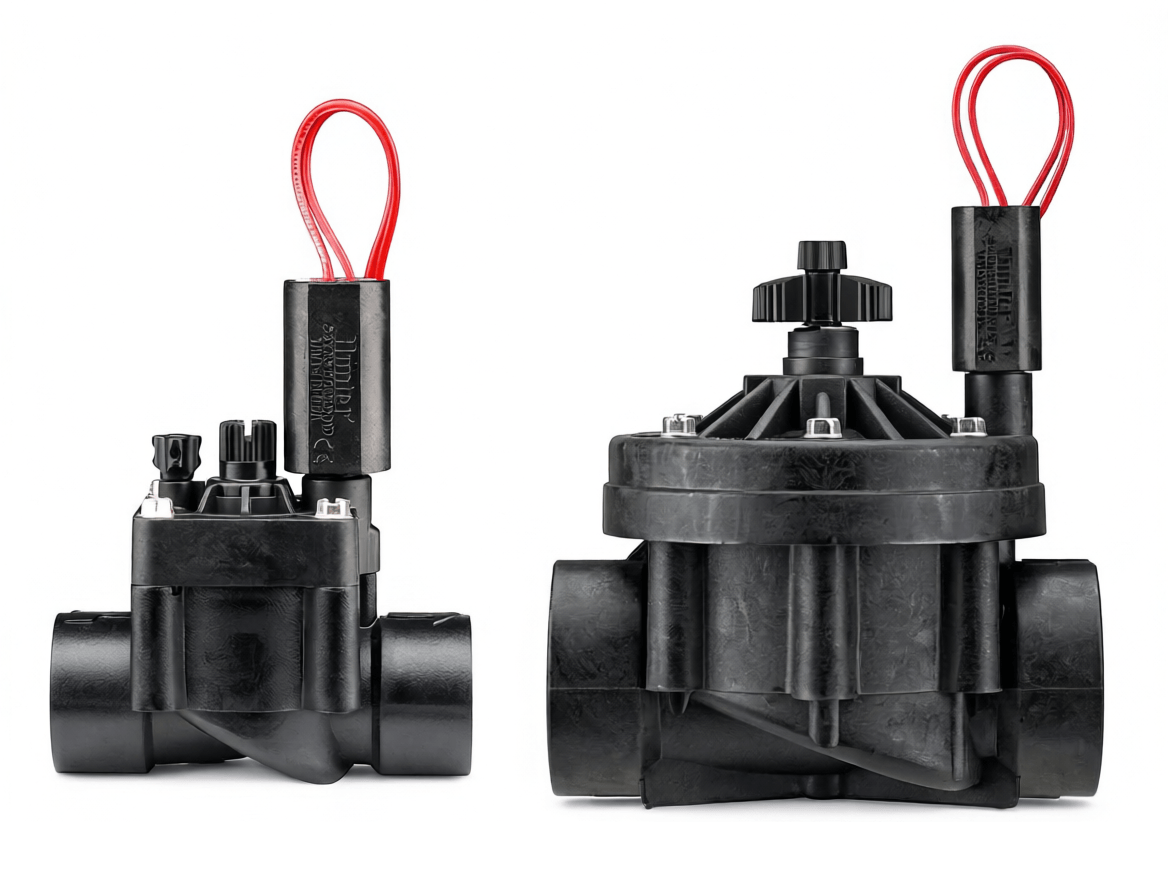

Сравнительный анализ: клапан Hunter PGV и клапан Hunter ICV
Чтобы наглядно продемонстрировать разницу между клапаном Hunter PGV и клапаном Hunter ICV, мы систематизировали ключевые параметры в удобной сравнительной таблице.
| Параметр сравнения | Hunter PGV | Hunter ICV |
|---|---|---|
| Тип конструкции | Моноблочная (корпус + внутренние компоненты) | Модульная (со сменным рабочим механизмом) |
| Максимальное рабочее давление | 10 бар | 15 бар |
| Тип крепления соленоида | Резьбовое соединение | Резьбовое соединение |
| Наличие встроенного фильтра | Отсутствует | Имеется (на входном отверстии) |
| Ремонтопригодность | Замена диафрагмы | Замена модуля |
| Пропускная способность | До 34.0 м³/час | До 68 м³/час |
| Рекомендуемая область применения | Частный сектор, малый бизнес | Крупный бизнес, спорт, агросектор |
| Стоимость | Базовая (экономически эффективная) | Премиальная (инвестиционная) |
Анализ конструктивных различий
Модульность против монолитности:
Клапан Hunter ICV со своим сменным механизмом предназначен для условий, где время простоя оборудования приводит к прямым финансовым убыткам (спортивные объекты, гостиничный бизнес). Клапан Hunter PGV предлагает классическую схему обслуживания с заменой отдельных компонентов (диафрагма, пружина), что вполне приемлемо для частного сектора, где остановка системы на час не является критичной.
Рабочее давление:
Разница в максимальном рабочем давлении (10 бар у PGV против 15 бар у ICV) является принципиальной. Если в системе возможны скачки давления свыше 10 бар или рабочее давление стабильно превышает это значение, использование клапана Hunter PGV может привести к преждевременному выходу оборудования из строя. Клапан Hunter ICV в таких условиях сохраняет работоспособность.
Фильтрация:
Механизм Filter Sentry (опционально) представляет собой дополнительный уровень защиты, который особенно важен при использовании воды из альтернативных источников (пруды, реки, каналы), где вероятность попадания песка и ила выше. Для клапана Hunter PGV необходимо предусмотреть отдельный фильтр на магистрали.
Как выбрать: клапан Hunter PGV или клапан Hunter ICV?
Выбор между клапаном Hunter PGV и клапаном Hunter ICV должен основываться на технических требованиях объекта и бюджетных ограничениях. Предлагаем алгоритм принятия решения.
Когда следует выбрать клапан Hunter PGV
Клапан Hunter PGV является оптимальным выбором при соблюдении следующих условий:
- Тип объекта: Частный дом, дачный участок, небольшое фермерское хозяйство (площадь до 1 га).
- Рабочее давление: Максимальное давление в системе не превышает 8 бар.
- Источник воды: Централизованное водоснабжение, скважина с регулируемым давлением, накопительная емкость.
- Интенсивность эксплуатации: Умеренная (1-3 цикла полива в сутки).
- Требования к обслуживанию: Возможность кратковременной остановки системы для проведения регламентных работ.
Для подавляющего большинства частных систем автоматического полива рекомендуется использовать электромагнитные клапаны Hunter PGV, поскольку они обеспечивают необходимую функциональность при оптимальных капитальных затратах.
Когда следует выбрать клапан Hunter ICV
Использование клапана Hunter ICV целесообразно в следующих случаях:
- Тип объекта: Спортивные сооружения, большие парки, коммерческие комплексы, агропредприятия со значительными площадями орошения.
- Рабочее давление: Давление в системе превышает 8 бар или возможны его значительные колебания.
- Источник воды: Открытые водоемы, где существует риск попадания механических примесей.
- Интенсивность эксплуатации: Высокая (многоциклический полив, круглосуточная работа).
- Требования к надежности: Повышенные требования к безотказности оборудования.
На объектах, отвечающих указанным критериям, целесообразно использовать клапан Hunter ICV, несмотря на более высокую первоначальную стоимость, поскольку это обеспечивает более низкую совокупную стоимость владения за счет долговечности и удобства обслуживания.
Технико-экономическое обоснование
Рассмотрим два типичных примера, чтобы продемонстрировать экономическую целесообразность выбора той или иной серии.
Пример 1. Коттеджный поселок (30 домов)
Для каждого дома проектируется индивидуальная система полива с 4–6 зонами. Газон, сад, мини-огород. Источник воды — скважина с насосной станцией, давление 3–4 бара. Заказчик хочет надежную систему, о которой можно «установил и забыл».
-
Рекомендация: клапан Hunter PGV-101. Почему? Потому что для типичных частных систем с давлением 3–4 бара именно клапан Hunter PGV обеспечивает идеальное соотношение цены и надежности. Он просто монтируется, легко регулируется, а экономия на каждом клапане (30–40% по сравнению с ICV) позволит приобрести более функциональный контроллер.
Пример 2. Футбольный стадион с натуральным покрытием
Мощная насосная станция, создающая высокое давление. Полив осуществляется интенсивно, иногда круглосуточно. Обслуживающая бригада должна иметь возможность мгновенно заменить любой компонент, если что-то пойдет не так
-
Рекомендация: Исключительно клапан Hunter ICV. Здесь не может быть компромиссов. Более высокая начальная стоимость, но только модульная конструкция и устойчивость к нагрузкам клапана Hunter ICV гарантируют бесперебойную работу такого ответственного объекта.
Покупка оригинальной продукции:
Наш магазин предлагает оригинальные клапаны обеих серий с гарантией.👉Чтобы ознакомиться с имеющимся ассортиментом и подобрать оборудование для вашего проекта, перейдите в категорию «Электромагнитные клапаны Hunter».
Наши технические специалисты готовы проконсультировать вас по вопросам совместимости оборудования, гидравлических расчетов и технических характеристик системы. Обращайтесь!
Ответы на технические вопросы (FAQ)
Вопрос 1: Можно ли заменить клапан Hunter PGV на клапан Hunter ICV в существующей системе?
Ответ: Да, при условии совпадения присоединительных размеров (1«, 1,5» и т. д.). Замена PGV на ICV целесообразна, если изменились условия эксплуатации (например, повысилось давление) или если требуется повышенная надежность и удобство обслуживания. Обратная замена (ICV на PGV) технически возможна, но является шагом назад с точки зрения функциональности.
Вопрос 2: Влияет ли тип клапана на гидравлический расчет системы?
Ответ: Да, влияет. Клапан Hunter PGV и клапан Hunter ICV имеют разные коэффициенты гидравлического сопротивления (Kvs). При проектировании крупных систем с ICV этот показатель следует учитывать. Для типовых частных систем разница в сопротивлении между PGV и ICV одного диаметра не является критически значимой.
Вопрос 3: Обязательно ли устанавливать внешний фильтр перед клапаном Hunter PGV?
Ответ: Да, это рекомендуется. Поскольку клапан Hunter PGV не имеет встроенного фильтра, механические примеси могут привести к засорению или выходу из строя диафрагмы. Для систем с клапаном Hunter ICV наличие магистрального фильтра также желательно, хотя встроенный фильтр обеспечивает базовую защиту.
Вопрос 4: Какова типичная долговечность клапанов Hunter?
Ответ: При соблюдении условий эксплуатации (давление, температура, качество воды, надлежащая консервация на зиму) срок службы клапана Hunter PGV и клапана Hunter ICV составляет от 10 до 15 лет и более. ICV, благодаря усиленной конструкции, может иметь больший ресурс в условиях интенсивной эксплуатации.
Вопрос 5: Совместимы ли клапаны Hunter с контроллерами других производителей?
Ответ: Да, полностью совместимы. И клапан Hunter PGV, и клапан Hunter ICV используют стандартный сигнал управления 24 В переменного тока, который поддерживается контроллерами всех ведущих брендов (Rain Bird, Toro, Gardena и т. д.).
Выводы и рекомендации
Подводя итоги сравнения клапана Hunter PGV и клапана Hunter ICV, можно сделать следующие выводы:
- Клапан Hunter PGV является оптимальным выбором для подавляющего большинства объектов частного сектора и небольших коммерческих применений. Он обеспечивает необходимый набор функций, прост в монтаже и обслуживании, обладает лучшим соотношением цены и надежности в данной категории.
- Клапан Hunter ICV следует рассматривать как профессиональный инструмент для объектов с повышенными требованиями. Его применение оправдано там, где высокое давление, требуется максимальная живучесть системы, критически важна скорость восстановления работоспособности, или где используются источники воды низкого качества.
- Ключевые критерии выбора между клапаном Hunter PGV и клапаном Hunter ICV — рабочее давление, интенсивность эксплуатации и требования к обслуживанию. Игнорирование этих параметров может привести либо к избыточным инвестициям (ICV там, где достаточно PGV), либо к преждевременным отказам оборудования (PGV в условиях высокого давления).
Правильный выбор клапанов — это залог создания эффективной, надёжной и долговечной системы автоматического полива, способной обеспечить качественное орошение на долгие годы.
